【導讀】橫河測試測量宣布，將于8月19日發售WT系列的新成員 --- WT1500高精度功率分析儀。WT系列功率分析儀是被廣泛用作電動汽車（xEV）動力總成以及可再生能源相關設備開發和性能評估中的核心測量?jī)x器。全新的WT1500具備該系列首個2000V DC輸入電壓能力和業界領先的測量精度。同時，它還采用便于在測試環境中使用的緊湊設計，支持旋變信號*1輸入和多臺同步功能*2。這些特性使WT1500可適配更高電壓工況、滿足在系統復雜度持續提升場景下不斷變化的測量需求。

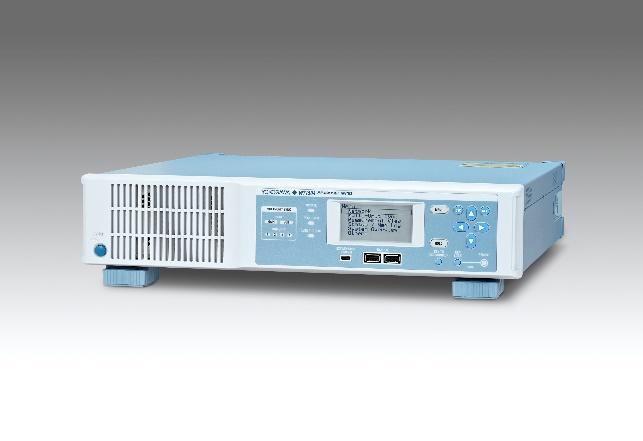

WT1500 高精度功率分析儀。
開發背景
隨著xEV技術持續進步以及可再生能源市場不斷增長，圍繞高壓設備構建的評估、測試和生產能力需求正在加速提升。然而，當測量電壓超過1500V時，傳統功率分析儀需要專用高壓分壓器，這可能影響測量精度，并使布線和設備安裝更加復雜。此外，在xEV應用中測量電機效率時，傳統上需要分別測量功率信號和旋變信號，并隨后在PC上進行同步。再加上需要將測量?jī)x器安裝到標準機架式系統或空間受限的桌面測試環境中的應用難題，這些要求使測試和評估流程變得復雜且耗時。
為應對這些挑戰，橫河測試測量開發了WT1500高精度功率分析儀，可在最高2000V的系統中無需使用高壓分壓器，同時顯著提升易用性，從而實現更高效、更簡化的測試與評估工作流程。
主要特點
1. 適配高壓、具備高精度測量的優異性能
WT1500提供WT系列中較高水平的測量性能，可在廣泛的工作條件下保持出色的測量精度。此外，它提供兩種輸入單元以適應特定應用，使單臺儀器既能支持儲能系統（ESS）和功率轉換系統（PCS）等高壓系統的評估，也能支持最新xEV電機的測量。
主要規格：
總功率精度為±0.038%（DC、50/60Hz），在50/60 Hz時低功率因數精度為視在功率S*3 的±0.07%。
高壓輸入單元支持最高2000VDC和300 kHz的直接測量，非常適合PCS和ESS應用。
高帶寬輸入單元支持最高1000V、2MHz帶寬，對于測量現代xEV電機產生的復雜高頻波形至關重要。
兩種輸入單元配備相同的電流傳感器輸入，并可在單臺設備中混合使用。
2. 系統集成與節省空間的設計
盡管外形緊湊、便于集成到各類測試系統中，WT1500仍提供豐富的通信接口和遠程控制功能，可靈活連接各種測試與評估系統。該設備適用場景十分廣泛，既能無縫集成至自動化評測系統，也可獨立完成各類測量與分析工作。
支持最多四路功率測量和四組電機評估。
支持編碼器和旋變信號輸入、IEEE 1588時間同步、向CAN/CAN FD總線輸出數據，以及通過UDP通信進行低延遲數據傳輸。
配備多種接口，可通過PC、外接顯示器或平板電腦進行遠程操作，使WT1500可作為獨立測量?jī)x器使用。緊湊的前面板控制界面也簡化了連接和配置設置。
節省空間的2U設計（19英寸機架寬度，約88 mm高）便于集成到評估系統機架和測試設備安裝環境中。
3. 面向多通道測量的擴展性
對于需要超過四個通道的測量，最多可同步五臺WT1500，實現20通道功率測量。整套系統由一臺設備作為主控主機，負責下發從機參數配置指令，并匯總采集所有測量數據。
WT1500在電壓端子旁配備了獨特的電流輸入端子，可為電流傳感器供電。結合一系列作為附件提供的新型適配器，WT1500可兼容多種傳感器：CT系列穿芯式（D-sub 端子，60A—2000A，AC/DC）、CT1000S開合式（BNC，1000A，AC/DC）以及僅交流鉗形電流探頭（BNC，50A和200A級）。*4
*1 將電機旋轉角度作為電信號輸出的位置檢測信號。
*2 計劃于2026年內發布的選件。
*3 視在功率。
*4 新型電流適配器計劃于8月19日發布，并將在2026年內陸續推出。
主要目標市場
EV/xEV、汽車
電力
可再生能源（PCS/ESS）
應用
四通道功率測量，可同時處理單相和三相輸入，并使用PC管理系統配置和數據采集。
分別使用雙WT1500和單臺設備配置，對雙系統逆變器電機和 e-Axle系統進行測量。
ESS和PCS的多臺同步測量及高壓測量
