【導讀】在電源設計中，良好的熱管理是確?？煽啃浴⒏咝屎烷L壽命的關鍵。隨著功率密度的提升，有效的散熱對于防止過熱和元器件失效至關重要。本文回顧了四種主要散熱方法：自然對流、強制空冷、導熱和液冷，并介紹了最佳實踐、常見設計陷阱和仿真工具。本文還特別提到了ADI控制器在不同應用場景下支持熱調控的優勢。糟糕的熱規劃可能導致電源性能下降、壽命縮短或系統故障。通過在設計過程中盡早整合熱策略，工程師可以構建更穩健、更高效的電源系統。
引言
熱量是影響電子系統可靠性的主要因素之一。電源是現代電子設備的核心組件，而其中產生的熱應力可能顯著影響性能和系統完整性。電源電路將電能轉換為穩定的電壓，廣泛應用于從消費電子設備到航空航天系統的各類場景。對更小巧、更強大設計的追求導致功率密度不斷上升，熱管理因此已成為一項關鍵設計挑戰。
熱源包括功率晶體管中的開關瞬變、感性元件中的磁損耗、半導體中的漏電流等。如果不加以管理，這種熱量積累可能導致電氣性能下降、平均無故障時間(MTBF)縮短，甚至發生災難性的元器件故障。因此，為了在各種負載和環境條件下保持高效率與可靠性，有效的散熱策略至關重要。
本文探討了四種成熟的散熱方法，每種方法都各有特點，適合不同的運行環境和設計約束條件。通過了解這些方法的技術利弊，工程師可以做出明智的決策，平衡性能、可靠性、成本與復雜性，確保電源安全高效地運行。
電源中的熱源
熱量來自MOSFET和二極管等半導體器件。這些器件在工作過程中會因為導通損耗和開關損耗而產生能量耗散，從而形成熱量。變壓器和電感等磁元件會因繞組中的銅損耗及磁滯和渦流引起的磁芯損耗而產生熱量，而阻性元件和控制電路也會增加少許熱量。
1.MOSFET（開關晶體管）：因導通損耗（當電流流過導通電阻時）和開關損耗（開關在導通狀態和關斷狀態之間轉換時）而產生熱量。這些損耗在高頻率和大電流下會顯著上升，因此MOSFET是SMPS設計中的主要熱源之一。
導通損耗：
其中：
? Irms：流過MOSFET的RMS電流
? RDS(ON)：漏極到源極導通電阻
開關損耗：
其中：
? Vds：漏源電壓
? Id：漏極電流
? ton、toff：開關轉換時間
? fsw：開關頻率
? 0.5：假設開關期間電壓和電流線性疊加
2. 二極管（整流器）：產生熱量的主要原因是電流流過其中時會產生正向壓降，導致電能在導通期間以熱量形式耗散。在高速開關應用中，當二極管從正偏過渡到反偏時，存儲的電荷會被移除，這被稱為反向恢復，在此期間會產生額外的損耗。
其中：
? Vf：正向壓降（硅二極管為0.7V，肖特基二極管為0.3V）
? Iavg：流過二極管的平均電流
3. 電感/變壓器：產生熱量的主要原因是繞組中的銅損耗（電阻發熱）及磁芯損耗（磁材料中的磁滯和渦流引起）。兩種損耗都會隨著電流、頻率和磁通密度的提高而增加，因此需要仔細選擇材料和設計。
銅損耗：
其中：
? Irms：繞組中的RMS電流
? Rwinding：繞組的直流電阻
磁芯損耗（Steinmetz方程）：
其中：
? k：Steinmetz系數（取決于材料）
? f：頻率(kHz)
? B：峰值磁通密度（特斯拉）
? α、β：Steinmetz指數（通常α ≈ 1.3–1.6，β ≈ 2.0–2.8）
? Vcore：磁芯體積（cm3或m3）
4. 電容：因等效串聯電阻(ESR)而產生熱量；當紋波電流流過其中時會耗散能量。此效應在ESR較高的電解電容中更為明顯，會導致電源濾波器局部發熱。
其中：
? Iripple：流過電容的紋波電流
? ESR：等效串聯電阻
5. 集成電路(IC)：以結溫（封裝內半導體裸片的溫度）的形式向系統傳遞熱量。設計人員常利用下式計算該溫度：
其中：
? Tj：結溫(°C)
? Ta：環境溫度(°C)
? θja：結至環境熱阻（°C/W）
? Pd：功耗(W)
較高的電流、電壓和開關頻率，不僅會增加功率損耗，也會使元器件溫度升高。因此，熱管理對于設計至關重要。應盡量降低此類損耗，為此需要仔細選擇元器件、優化電路設計，并采取有效的散熱策略。解決發熱問題不僅能提高效率，還能延長電源系統的壽命。
電源散熱方法
自然對流冷卻
這是一種被動散熱方法，利用空氣在浮力作用下的自然對流運動。當電子元器件溫度升高時，周圍的空氣會因受熱而密度降低并向上升騰，而較冷的空氣會流入以取代之。這樣就在無需機械輔助的情況下，在發熱元器件周圍產生持續的空氣流動。圖1展示了對流冷卻情形下的空氣流動。

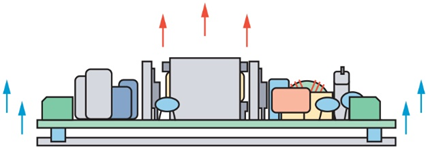

圖1.電源的對流散熱
自然對流的有效性取決于多個因素，包括元器件的方向、外殼的幾何形狀以及環境溫度。通常使用散熱器來增加可用于散熱的表面積，散熱器的設計（如鰭片、材料和布局等）是優化熱性能的關鍵。
優點包括低噪聲運行、維護工作量極小和高可靠性，因為不存在活動部件。它特別適合低功耗應用，以及對噪聲和機械磨損控制要求較高的環境。局限性包括散熱能力相對較低，且依賴環境氣流。在高功率或高密度系統中，環境氣流可能難以提供充分的散熱支持。
強制風冷
通過風扇或鼓風機使空氣主動流過元器件以增強散熱效果的散熱方法。這種方法通過提高對流熱傳遞系數，使散熱器、變壓器和開關器件等元器件表面的熱量能被更高效地帶走。圖2顯示了在電源中使用風扇時空氣的流動情況。

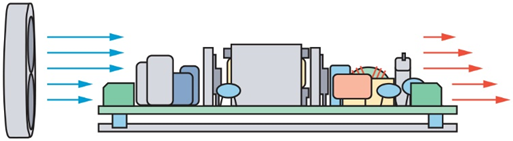

圖2.電源的強制風冷
從設計角度來看，強制風冷需要仔細管理氣流風道，避免形成熱點并確保均勻散熱。設計人員必須考慮風扇布局、氣流方向、風道規劃和聲學降噪。精準控制并監測風扇速度也很重要，有助于在散熱性能、能耗和噪聲水平之間取得最佳平衡。
優點包括可擴展（支持更高功率水平）、易于實施以及兼容緊湊型設計。缺點包括存在機械磨損和潛在故障點、需要定期維護以及會產生噪聲。在多塵或潮濕環境中，氣流可能會受到阻礙或污染，因此強制風冷系統的效果可能較差。
導熱冷卻
這總方法涉及通過物理接觸將熱量直接從元器件轉移到散熱器或機殼。在氣流受阻或灰塵、濕氣、振動使風扇散熱不可行的密封或嚴苛環境中，這種方法特別有用。圖3展示了如何在系統中實現導熱冷卻。
通常使用導熱墊、導熱膏、相變材料等熱界面材料(TIM)來改善表面之間的熱導率。導熱冷卻的效率取決于導熱路徑的熱阻、材料特性（例如銅還是鋁）以及可用于熱傳遞的表面積。
優點包括高可靠性、適合惡劣環境并且沒有活動部件。缺點包括與主動方法相比散熱能力有限，而且需要精準機械設計才能確保有效熱接觸。

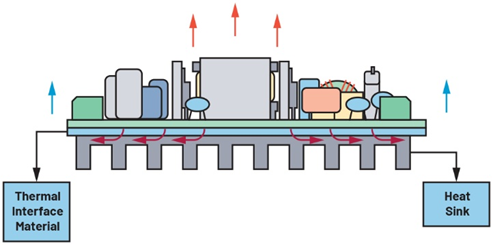

圖3.電源的導熱冷卻
液冷
高性能散熱方法，采用循環冷卻劑吸收并帶走元器件中的熱量。冷卻劑流過附著于熱源的冷板或熱交換器，吸收的熱量隨后通過散熱器或外部冷卻系統散發。圖4顯示了一種液冷方法。

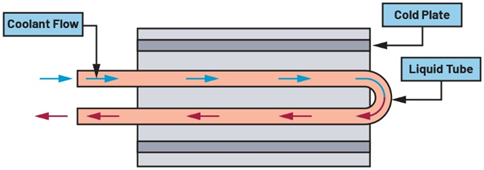

圖4.液冷方法
從技術上講，液冷在導熱效率和熱容量方面均優于風冷，能夠在緊湊空間內為高功率元器件高效散熱。然而，它需要泵、管道、儲液器和防漏連接，因此系統更加復雜，成本可能更高。優點包括散熱性能出色、噪聲較低，適用于高密度或高功率應用。缺點包括成本增加、存在泄漏可能性，需要定期維護以確保系統完整性和冷卻劑質量。
熱設計最佳實踐
有效的熱設計需要綜合考慮電氣、機械和環境因素。以下是確保熱性能最佳的關鍵實踐。
熱預算與功耗分析：首先基于最不利情況，準確估算每個元器件的功耗。包括開關損耗、導通損耗和磁損耗。使用仿真工具和數據手冊值計算結溫并確保熱裕量足夠。
PCB布局優化：使用寬銅平面和熱通孔來擴散熱量。圖5展示了如何使用熱通孔來擴散熱量。將高功率元器件放置在散熱器或熱路徑附近。避免將熱敏感元器件放置在熱源附近?？紤]使用內置熱擴散層的多層板。

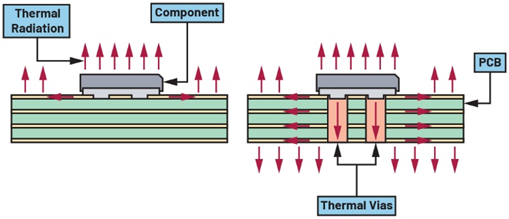

圖5.有和無熱通孔兩種情況下熱量在PCB中的擴散
散熱器的選擇和安裝：根據熱阻、氣流兼容性和安裝約束選擇散熱器。考慮鰭片幾何形狀、方向和表面處理（如陽極氧化）以增強散熱。
氣流管理：設計氣流路徑，使氣流平穩順暢并呈層流狀態。避免急轉彎、障礙物及回流區。使用計算流體動力學(CFD)工具進行氣流仿真并優化風道。確保進氣口和排氣口的尺寸與位置適當。
主動散熱控制：利用溫度反饋實施動態風扇控制。根據熱負荷，采用脈寬調制(PWM)或電壓控制來調整風扇速度。提供風扇故障檢測和過溫警報功能。
環境考慮因素：考慮環境溫度、高度（影響空氣密度）、濕度和污染等因素。在惡劣環境中應使用保形涂層或密封外殼。針對高海拔或高溫工況，應考慮讓元器件降額運行。
熱設計的常見陷阱
熱設計中的錯誤往往不易察覺，卻可能對系統的可靠性和性能造成顯著影響。最常見的錯誤之一是低估發熱量，尤其是在峰值負載或最不利環境條件下。設計人員可能依賴典型工況值，而忽視瞬態尖峰或熱量累積效應，導致熱過載。另一個常見問題是TIM涂覆不當。不均勻或過量涂覆可能會困住空氣、提高熱阻，降低導熱冷卻的有效性。同樣，如果氣流風道規劃不當，例如風扇位置不合理或通風口受阻，就可能產生回流區和熱點，從而影響強制風冷的效率。
元器件布局對熱行為也起著關鍵作用。對熱敏感的元器件如果太靠近高功率器件，就可能承受過多的熱量，致使其性能受影響或提前失效。長期可靠性常被忽視。風扇會退化，TIM會干燥，灰塵積聚可能會阻塞氣流，所有這些都會隨著時間的推移削弱散熱效果。還有一個陷阱是跳過熱仿真和實際測試，單靠數據手冊值或理論模型可能導致預測不準確。最后，錯誤判斷環境因素，如海拔、濕度或外殼密封等，可能會導致意想不到的熱挑戰。在設計過程中盡早解決這些潛在問題，有助于確保電源設計穩健可靠。
ADI熱管理控制器
ADI公司提供全面的熱管理解決方案組合，可滿足不同的電源或系統需求，并支持多種散熱方式。這些控制器和集成電路能夠精準控制溫度調節、風扇運行和熱電散熱過程，助力工程師設計出既高效又可靠的系統。
智能風扇控制器
MAX31785是一款六通道智能風扇控制器，專為服務器、電信設備、工業電源等高密度系統設計。它支持PWM控制和閉環RPM控制，能夠根據實時溫度反饋精準調節風扇速度。憑借六路獨立的PWM輸出，它可同時控制多個風扇，并配備I2C/SMBus接口，支持與主機系統無縫通信。這款控制器支持多達12路轉速計輸入（每個風扇兩路），在現代系統中非常先進，深受用戶青睞。圖6顯示了MAX31785評估板，它連接了一個風扇進行測試。

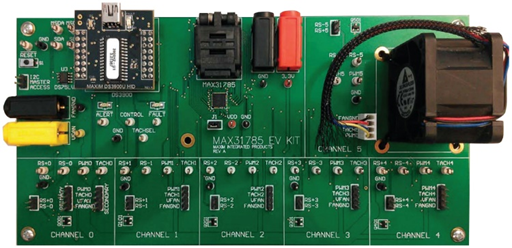

圖6.MAX31785評估套件
這款控制器通過多達六個遠程熱二極管和一個內部溫度傳感器來監測溫度，并提供針對風扇故障或熱異常的故障檢測功能及警報功能。它具有靈活可調的風扇速度曲線，有助于優化聲學性能和熱效率，因此非常適合應用于強制風冷系統。在強制風冷系統中，動態氣流控制對于維護系統可靠性并降低噪聲至關重要。
適用于精密散熱的TEC控制器
ADN8834是一款獲得專利的高效單電感熱電冷卻器(TEC)控制器，經過專門優化，能夠精準控制光模塊和激光二極管等導熱冷卻系統的溫度。單電感方案優勢明顯，尤其是與需要兩個電感的常規設計相比，不僅節省空間，而且更具成本效益。它集成了一個降壓控制器，能夠以最高1.5A電流驅動TEC，并內置一個比例-積分-微分(PID)控制回路，以實現精準熱調節。它還支持通過熱敏電阻或二極管傳感器進行溫度監測，并且運行噪聲非常低，適合于對噪聲敏感的模擬系統。憑借緊湊的尺寸和可編程的PID參數，它能夠在空間受限的設計中實現精細調校的熱響應。圖7展示了如何將這款控制器集成到TEC系統中。

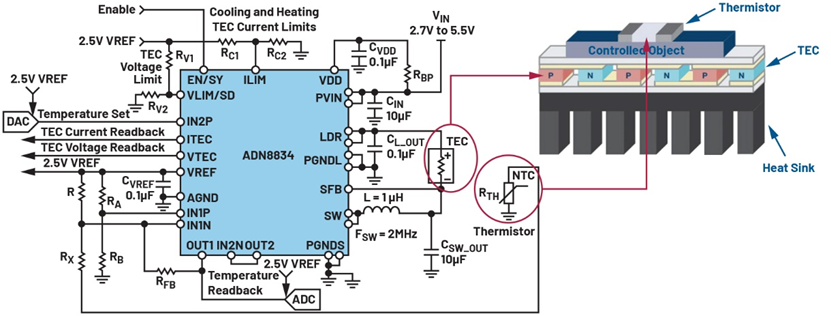

圖7.TEC系統
熱仿真工具
仿真工具對于預測熱流、優化散熱策略以及在原型制作之前驗證設計方案至關重要。Ansys Icepak提供先進的CFD建模能力，可用于模擬氣流和熱傳遞過程，是高密度電子設計的理想工具。COMSOL Multiphysics?支持耦合物理仿真，適合于分析熱行為與電氣或機械行為相互作用的系統。SolidWorks Flow Simulation直接與計算機輔助設計(CAD)集成，能夠快速分析外殼和機械組件的熱性能。Mentor Graphics? FloTHERM?專注于PCB和系統級熱建模，廣泛應用于電信和航空航天領域。這些工具有助于工程師及早識別熱瓶頸，減少設計迭代，確保符合可靠性標準。
結語
有效的散熱對于電源的安全高效運行至關重要。從自然對流、強制風冷、導熱到液冷，每種散熱方法都各有優勢和缺點。自然對流簡單且安靜，但散熱能力有限。強制風冷在擴展性和散熱效率上表現出色，但需要引入復雜的機械結構。導熱冷卻結構穩固且運行可靠，適合密封環境，而液冷在高功率應用中性能優異，但系統復雜度較高。
通過了解技術原理和限制，應用熱設計最佳實踐，避免常見陷阱，并充分利用仿真工具，工程師便能做出符合應用需求的明智決策。ADI依托全面的熱管理控制器產品組合，為各類系統應用提供精準、可靠的散熱支持。
